Mode nominal
L’indicateur de température d’huile indique au conducteur la température du lubrifiant moteur, à l’aide d’un système à aiguille.

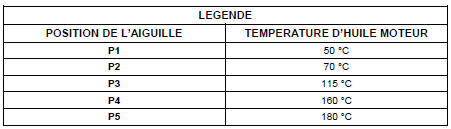

La température d’huile est convertie en angle d’aiguille selon le schéma suivant:
Indicateur de temperature d’huile
Nota : L’indicateur de température d’huile moteur n’existe pas sur les combinés de niveau 1 pour les véhicules équipés d’une boîte de vitesses manuelle.
Mode dégradé
En cas d’erreur de communication sur le réseau ou en cas de réception d’une valeur invalide, l’aiguille prend la position de repos 5 secondes après l’apparition du défaut. Pendant ce délai, la dernière valeur reçue est affichée.
Indicateur de temperature d’eau
