Revue technique automobile Citroën C5: Fonctionnement

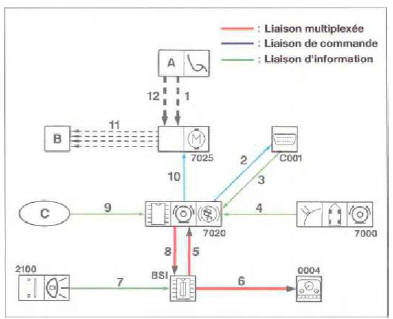

 Synoptique de L ABS

1. Demande de freinage par le conducteur

2. Lecture des paramètres

3. Test actionneurs *

4. Signal de vitesse des roues

5. Etat du contacteur de pédale de frein

6. Commande allumage voyants

7. Etat du contacteur de pédale de frein

8. Demande d'allumage voyants

9. Usure des plaquettes de freins

10. Commande du moteur électrique de pompe hydraulique

11. Pression de freinage

12. Demande de freinage par le conducteur

1. Maître cylindre

2. Etrîer de frein

3. Usure des plaquettes de freins - BSL calculateur habitacte - 0004.

Combiné d'instruments - 2100. Contacteur de stop - 7000. Capteur antiblocage de roue - 7020. Calculateur ABS - 7025. Groupe hydraulique ABS

Composants

Antiblocage de roues

La Citroën C5 dispose, d'un système A.B.S. de marque ITT Teves à 4 capteurs de type MK 60 ou, pour les véhicules équipés de l'A.S.R. un A.B.S du type BASR M ...
