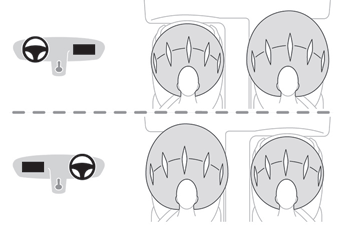

Système protégeant, en cas de choc frontal violent, le conducteur et le passager avant afin de limiter les risques de traumatisme à la tête et au thorax.
Pour le conducteur, l'airbag est intégré au centre du volant ; pour le passager avant, dans la planche de bord au-dessus de la boîte à gants.
Les airbags frontaux sont adaptatifs. En particulier, leur dureté diminue en présence d'un occupant de faible stature, siège réglé en position longitudinale avancée.
Déclenchement
Ils se déclenchent, sauf l'airbag frontal passager s'il est désactivé*, en cas de choc frontal violent appliqué sur tout ou partie de la zone d'impact frontal A.
L'airbag frontal s'interpose entre le thorax et la tête de l'occupant avant du véhicule et le volant, côté conducteur, et la planche de bord, côté passager, pour amortir sa projection en avant.
* Pour plus d'informations sur la Désactivation de l'airbag frontal passager, se reporter à la rubrique correspondante.
Airbags latéraux
A l'avant

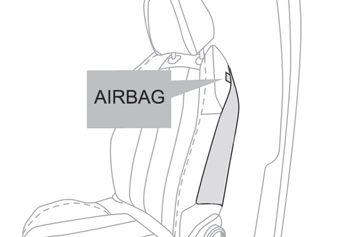

Ce système protège, en cas de choc latéral violent, le conducteur et le passager avant afin de limiter les risques de traumatisme au thorax, entre la hanche et l'épaule.
Chaque airbag latéral est intégré dans l'armature du dossier de siège, côté porte.
Déclenchement
Les airbags latéraux se déclenchent unilatéralement en cas de choc latéral violent appliqué sur tout ou partie de la zone d'impact latéral B.
L'airbag latéral s'interpose entre la hanche et l'épaule de l'occupant du véhicule et le panneau de porte correspondant.
Airbags rideaux
Système contribuant à renforcer la protection, en cas de choc latéral violent, du conducteur et des passagers (sauf le passager arrière central) afin de limiter les risques de traumatisme sur le côté de la tête.
Chaque airbag rideau est intégré dans les montants et la partie supérieure de l'habitacle.
Déclenchement
Il se déclenche simultanément avec l'airbag latéral correspondant en cas de choc latéral violent appliqué sur tout ou partie de la zone d'impact latéral B.
L'airbag rideau s'interpose entre les occupants avant et arrière du véhicule et les vitres correspondantes.
Airbags
Anomalie de
fonctionnementAménagements intérieurs
PARE-SOLEIL
Pare-soleil
Contact mis, relevez le volet d’occultation ; le miroir s’éclaire automatiquement.
Pour éviter l’éblouissement de face, rabattez le pare-soleil vers le bas.
En cas d’éblouissement par les vitres des portes, dégagez ...
Capteur de luminosite
Le capteur de luminosité donne une information représentative de la
luminosité ambiante extérieure.
Le capteur de luminosité fournit également une information sur la lumière
infrarouge destinée au système de climatisation.
Le capteur ...
Gestion des vitres arriere depuis les contacteurs des passagers arriere
Synoptique
Synoptique gestion des vitres arriere depuis les contacteurs des passagers
arriere
Légende :
flèche simple : liaison filaire,
flèche triple : liaison multiplexée.
Description fonctionnelle
DESCRIPTION FONCTIONNELLE
...
