Le circuit électrique du système hybride rechargeable est identifié par des câbles de couleur orange et ses éléments sont repérés par ce symbole :
Le groupe motopropulseur hybride rechargeable utilise une tension comprise entre 240 V et 400 V. Ce système peut être chaud pendant l'utilisation du véhicule et après avoir coupé le contact.
Respecter les messages d’avertissement portés sur les étiquettes, notamment dans la trappe de charge.
Une haute tension du système est dangereuse et peut causer des brûlures ou d’autres blessures, ou même un choc électrique pouvant entraîner la mort.
Étant donné que les éléments à haute tension ne sont pas visibles, CITROËN vous recommande de :
Ne jamais toucher les composants, endommagés ou non, et ne jamais laisser vos bijoux ou autres objets métalliques entrer en contact avec ces éléments.
- Ne jamais intervenir sur les câbles orange à haute tension ou sur tout autre élément à haute tension repéré par l’étiquette de risque électrique. Toute intervention sur le système à haute tension doit être réalisée par un personnel compétent dans des ateliers qualifiés et approuvés pour effectuer ce type de travail.
- Ne jamais endommager, modifier ni retirer les câbles orange à haute tension ou les débrancher du réseau haute tension.
- Ne jamais ouvrir, modifier ni retirer le couvercle de la batterie de traction.
- Ne jamais utiliser d'outils de découpe et de mise en forme ou des sources de chaleur à proximité d'éléments et câbles à haute tension.
En cas de niveau bas de liquide dans le réservoir de refroidissement, le remplissage devra uniquement être effectué dans un atelier qualifié et compétent afin de vérifier que la fuite n'est pas présente dans la batterie de traction.
Toute intervention sur le système à haute tension doit être réalisée par un personnel compétent dans des ateliers qualifiés et approuvés pour effectuer ce type de travail.
Les dommages causés au véhicule ou à la batterie de traction peuvent entraîner une fuite de gaz toxiques ou de fluides, dans l'immédiat ou ultérieurement. CITROËN vous recommande de :
- Toujours informer les services de secours et des pompiers en cas d’incident, en prévenant que le véhicule est équipé d'une batterie de traction.
- Ne jamais toucher une fuite de liquide de la batterie de traction.
- Ne pas inhaler les gaz émis par la batterie de traction qui sont toxiques.
- S'éloigner du véhicule en cas d'incident ou d'accident. Les gaz émis sont inflammables et peuvent causer un incendie.

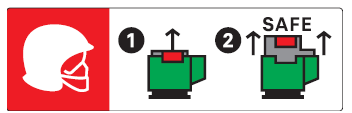

Cette étiquette est exclusivement réservée aux pompiers et services de maintenance en cas d'intervention sur le véhicule.
Tout autre personne ne doit pas toucher au dispositif illustré sur cette étiquette.
En cas d’accident ou de choc sur le soubassement du véhicule
Dans ces situations, le circuit électrique ou la batterie de traction peuvent être sérieusement endommagés.
Stationner dans les meilleures conditions de sécurité et couper le contact.
Faire appel au réseau CITROËN ou à un atelier qualifié.
En cas de lavage
Avant tout lavage du véhicule, vérifier que la trappe de charge est correctement fermée.
Ne pas laver le véhicule pendant la procédure de charge de la batterie.
Lavage à haute pression
Afin de ne pas endommager les organes électriques, il est formellement interdit d'utiliser le lavage à haute pression dans le compartiment moteur et sous le châssis.
Pour le lavage de la carrosserie, ne pas utiliser de pression supérieure à 80 bars.
Éviter toute entrée d’eau ou de poussière dans le connecteur ou dans le pistolet de charge - Risque d’électrocution ou d’incendie ! Ne pas brancher / débrancher le câble ou le pistolet de charge avec les mains mouillées - Risque d’électrocution !
Approvisionnement en
carburant
Batterie de tractionAir conditionné
automatique bizone
Appuyez sur la touche du menu
Climatisation située sous la tablette
tactile pour afficher la page de commandes du
système.
Programme automatique Visibilité.
Recyclage de l'air ambiant.
Désembuage - Dégivrage de la lunette
arrière.
Arrêt du système.
Réglage du dé ...
Schema electrique
ESSUYAGE – LAVAGE AV
Essuyage – Lavage AV
ESSUYAGE – LAVAGE AR
Essuyage – Lavage AR
Nomenclature
BB00 - Batterie
BM34 - Boîtier de servitude moteur 34 fusibles
BSI1 - Boîtier de servitude intelligent
C001 - Connecteur diagnostic
CA00 - Contacteur anti ...
Schema electrique
Eclairage intérieur
Eclairage intérieur
Nomenclature
BB00 - Batterie
BM34 - Boîtier de servitude moteur 34 fusibles
BSI1 - Boîtier de servitude intelligent
C001 - Connecteur diagnostic
CA00 - Contacteur antivol
M000 - Masse
MC11 - Masse
MC30 - Masse
MC3 ...
