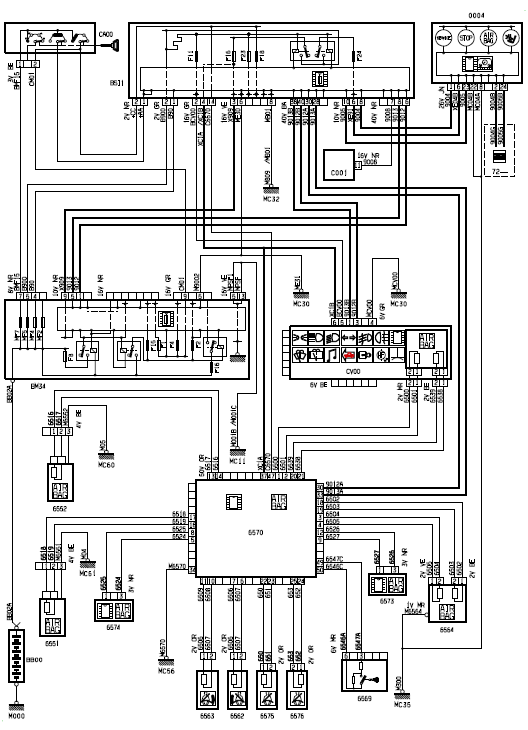

Schema electrique AIR Bag
Nomenclature
BB00 - Batterie
BM34 - Boîtier de servitude moteur 34 fusibles
BSI1 - Boîtier de servitude intelligent
C001 - Connecteur diagnostic
CA00 - Contacteur antivol
CV00 - Module de commutation sous volant (COM2000)
M000 - Masse
MC11 - Masse
MC30 - Masse
MC32 - Masse
MC35 - Masse
MC56 - Masse
MC60 - Masse
MC61 - Masse
0004 - Combiné
6551 - Module rideau sac gonflable droit
6552 - Module rideau sac gonflable gauche
6562 - Module sac gonflable latéral avant droit
6563 - Module sac gonflable latéral avant gauche
6564 - Module sac gonflable passager avant
6569 - Commutateur neutralisation sac gonflable passager
6570 - Boîtier sacs gonflables et prétentionneurs
6573 - Capteur satellite avant gauche
6574 - Capteur satellite avant droit
6575 - Prétentionneur avant gauche
6576 - Prétentionneur avant droit
72 - - - Fonction ordinateur de bord - montre
