Citroen C5 Aircross (2017- 2024) - Manuel du proprietaire: Fixations "ISOFIX"

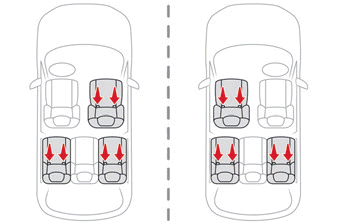

Les sièges représentés ci-dessous sont équipés d'ancrages ISOFIX réglementaires :

* Selon pays de commercialisation.

Il s'agit de trois anneaux, signalés par un marquage, pour chaque assise :

- Deux anneaux A, situés entre le dossier et l'assise du siège du véhicule.

Les 2 verrous des sièges enfants ISOFIX viennent s'y ancrer.

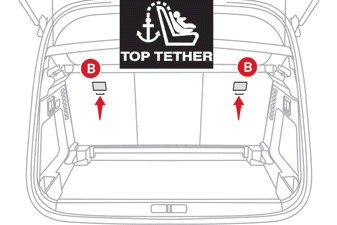

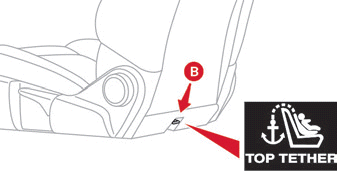

- Un anneau B, situé derrière le siège, appelé TOP TETHER pour la fixation des sièges équipés d'une sangle haute.

Siège avant

Sièges arrière

En cas de choc frontal, ce dispositif limite le basculement du siège enfant vers l'avant.

Ce système de fixation ISOFIX assure un montage fiable, solide et rapide, du siège enfant dans le véhicule.

Pour fixer le siège enfant au TOP TETHER :

► Enlever et ranger l'appui-tête avant d'installer le siège enfant à cette place (le remettre en place une fois le siège enfant enlevé).

► Passer la sangle du siège enfant derrière le dossier du siège, en la centrant entre les orifices des tiges d'appui-tête.

► Fixer l'attache de la sangle haute à l'anneau B.

► Tendre la sangle haute.

Lors de l'installation d'un siège enfant ISOFIX sur la place arrière gauche de la banquette, avant de fixer le siège, écarter au préalable la ceinture de sécurité arrière centrale vers le milieu du véhicule, de façon à ne pas gêner le fonctionnement de la ceinture.

La mauvaise installation d'un siège enfant dans un véhicule compromet la protection de l'enfant en cas de collision.

Respecter strictement les consignes de montage indiquées dans la notice d'installation livrée avec le siège enfant.

Pour connaître les possibilités d'installation des sièges ISOFIX dans votre véhicule, consulter le tableau récapitulatif.

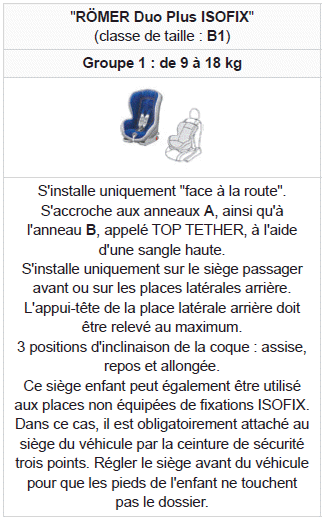

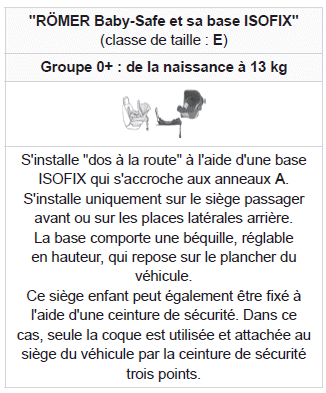

Sièges enfants ISOFIX recommandés

Se reporter également à la notice d'installation du fabricant du siège enfant pour connaître les indications d'installation et de retrait du siège.

Sièges enfants i-Size

Les sièges enfants i-Size sont équipés de deux verrous qui viennent s'ancrer sur les deux anneaux A.

Ces sièges enfants i-Size disposent également soit :

- D'une sangle haute qui s'attache sur l'anneau B.

- D'une béquille qui repose sur le plancher du véhicule, compatible avec la place homologuée i-Size.

Son rôle est d'empêcher le siège enfant de basculer en cas de collision.

Pour plus d'informations sur les Fixations ISOFIX, se reporter à la rubrique correspondante.

Installation des sièges enfants universels, ISOFIX et i-Size

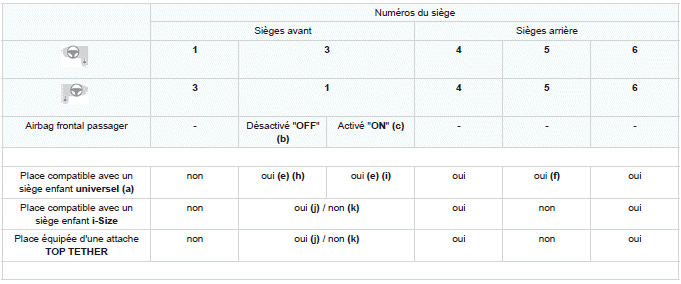

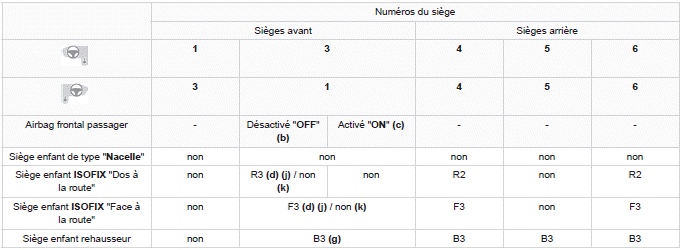

Conformément à la réglementation européenne, ce tableau indique les possibilités d'installation des sièges enfants se fixant avec la ceinture de sécurité et homologués en universel (a) ainsi que les plus grands sièges enfants ISOFIX et i-Size aux places équipées d'ancrages ISOFIX dans le véhicule.

Règles :

- Une place compatible i-Size est également compatible pour R1, R2 et F2X, F2, B2.
- Une place compatible R3 est également compatible pour R1 et R2.
- Une place compatible R2 est également compatible pour R1.
- Une place compatible F3 est également compatible pour F2X et F2.
- Une place compatible B3 est également compatible pour B2.

(a) Siège enfant universel : siège enfant pouvant s'installer dans tous les véhicules avec la ceinture de sécurité.
(b) Pour installer un siège enfant "dos à la route" à cette place, désactiver "OFF" impérativement l'airbag passager avant.
(c) Seul un siège enfant "face à la route" est autorisé à cette place avec l'airbag passager avant activé "ON".
(d) Incliner le dossier du siège à 45º, puis installer le siège enfant.
Redresser le dossier jusqu'au contact avec le dossier du siège enfant.
(e) Pour un siège avec réglage en hauteur, régler celui-ci en position haute maxi.
(f) Un siège enfant avec béquille ne doit jamais être installé en place arrière centrale.
(g) Le siège du véhicule doit être en position arrière maxi.
(h) Pour un siège enfant universel "dos à la route" et/ou "face à la route" (U), de groupe 0, 0+, 1, 2 ou 3.
(i) Pour un siège enfant universel "face à la route" (UF), de groupe 1, 2 ou 3.
(j) Siège équipé de fixations conformes ISOFIX.
(k) Siège non équipé de fixations conformes ISOFIX.

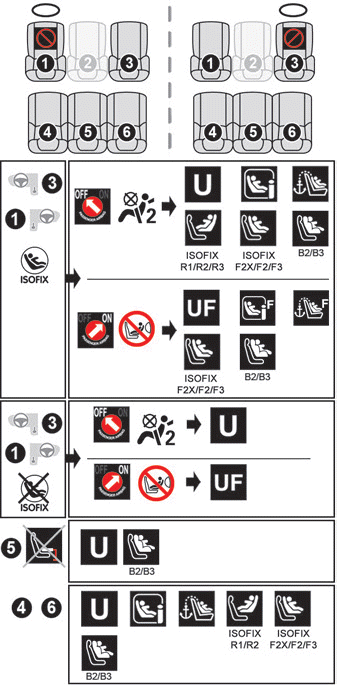

Légendes

Place interdisant l'installation d'un siège enfant.

Airbag frontal passager désactivé.

Airbag frontal passager activé.

Place adaptée à l'installation d'un siège enfant s'attachant avec la ceinture de sécurité et homologué en universel "dos à la route" et/ou "face à la route" (U) de toutes les tailles et tous les groupes de poids.

Place adaptée à l'installation d'un siège enfant s'attachant avec la ceinture de sécurité et homologué en universel "face à la route" (UF) des groupes 1, 2 et 3 uniquement.

Place autorisant l'installation d'un siège enfant i-Size.

Place non adaptée à l'installation d'un siège enfant avec béquille.

Place autorisant l'installation d'un siège enfant i-Size "face à la route".

Présence d'un point d'ancrage Top Tether à l'arrière du dossier, autorisant l'installation d'un siège enfant ISOFIX universel.

Présence d'un point d'ancrage Top Tether à l'arrière du dossier, autorisant l'installation d'un siège enfant ISOFIX universel "face à la route".

Siège enfant ISOFIX "dos à la route" :

- R1 : siège enfant ISOFIX pour nourrisson.

- R2 : siège enfant ISOFIX de taille réduite.

- R3 : siège enfant ISOFIX de grande taille.

Siège enfant ISOFIX "face à la route" :

- F2X : siège enfant ISOFIXpour tout-petits.

- F2 : siège enfant ISOFIX de hauteur réduite.

- F3 : siège enfant ISOFIX de grande hauteur.

Siège enfant rehausseur :

- B2 : siège rehausseur de largeur réduite.

- B3 : siège rehausseur de grande largeur.

Place autorisant l'installation d'un siège enfant ISOFIX.

Place interdisant l'installation d'un siège enfant ISOFIX.

Pour en savoir plus sur les réglages des sièges, se reporter au tableau "Installation des sièges enfants universels, ISOFIX et i-Size".
