Entrée d'air
L'air circulant dans l'habitacle est filtré et provient soit de l'extérieur par la grille située à la base du pare-brise, soit de l'intérieur en recirculation d'air.
Commandes
Les commandes sont accessibles par le menu Climatisation de l'écran tactile et sont également regroupées sur le panneau de la console centrale.

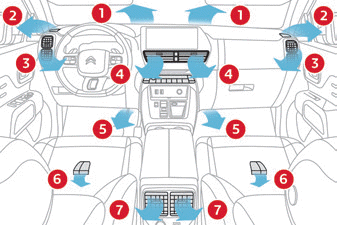

Diffusion d'air
Conseils
Utilisation de la ventilation et de l'air conditionné
► Pour obtenir une répartition d'air homogène, veiller à ne pas obstruer les grilles d'entrée d'air extérieur situées à la base du pare-brise, les buses, les aérateurs et les sorties d'air, ainsi que l'extraction d'air située dans le coffre.
► Ne pas masquer le capteur d'ensoleillement, situé sur la planche de bord ; celui-ci sert à la régulation du système d'air conditionné automatique.
► Faire fonctionner le système d'air conditionné au moins 5 à 10 minutes, une à deux fois par mois, pour le maintenir en bon état de fonctionnement.
► Si le système ne produit pas de froid, le désactiver et consulter le Réseau CITROËN ou un atelier qualifié.
En cas de traction d'une charge importante dans une forte pente par température élevée, la coupure de l'air conditionné permet de récupérer de la puissance moteur et donc d'améliorer la capacité de remorquage.
Éviter de rouler trop longtemps ventilation arrêtée ou en fonctionnement prolongé du recyclage de l'air ambiant - Risque de formation de buée et de dégradation de la qualité de l'air !
Si après un arrêt prolongé au soleil, la température intérieure est très élevée, aérer l'habitacle pendant quelques instants.
Placez la commande de débit d'air à un niveau suffisant pour assurer un bon renouvellement d'air dans l'habitacle.
La condensation créée par l'air conditionné provoque à l'arrêt un écoulement d'eau normal sous le véhicule.
Entretien de la ventilation et de l'air conditionné
► Veiller au bon état du filtre d'habitacle et faire remplacer périodiquement les éléments filtrants.
Il est recommandé de privilégier un filtre d'habitacle combiné. Grâce à son additif actif spécifique, il protège les occupants des gaz polluants et mauvaises odeurs.
► Pour garantir le bon fonctionnement du système d'air conditionné, le faire contrôler suivant les préconisations du plan d'entretien du Constructeur.
Stop & Start
Les systèmes de chauffage et d'air conditionné ne fonctionnent que moteur tournant.
Afin de maintenir le confort thermique souhaité dans l'habitacle, neutraliser temporairement la fonction Stop & Start.
Pour plus d'informations sur la fonction Stop & Start, se reporter à la rubrique correspondante.
Sièges arrière
Air conditionné manuelDémarrage / Arrêt du
moteur avec système
Accès et Démarrage
Mains-Libres
La présence de la clé électronique dans
l'habitacle est impérative.
En cas de non-détection de la clé
électronique, un message s'affiche.
Déplacer la clé électronique afin de pouvoir
démarrer ou arrêter le moteur.
En cas d'échec, se reporter à la rubrique " ...
Schema electrique
ECRAN MONOCHRAME
Ecran monochrame
ECRAN COULEUR
Ecran couleur
Nomenclature
BB00 - Batterie
BM34 - Boîtier de servitude moteur 34 fusibles
BSI1 - Boîtier de servitude intelligent
C001 - Connecteur diagnostic
CA00 - Contacteur antivol
...
Operations apres vente
LECTURE DES DEFAUTS
Les défauts suivants peuvent être lus à l'aide de l'outil de diagnostic :
tension d'alimentation hors limites,
calculateur de toit ouvrant défaillant,
information vitesse véhicule invalide,
rupture d'une liaison mécanique,
con ...
